HUIYUE (DongGuan City) Automation Equipment Co., Ltd.
Detailed

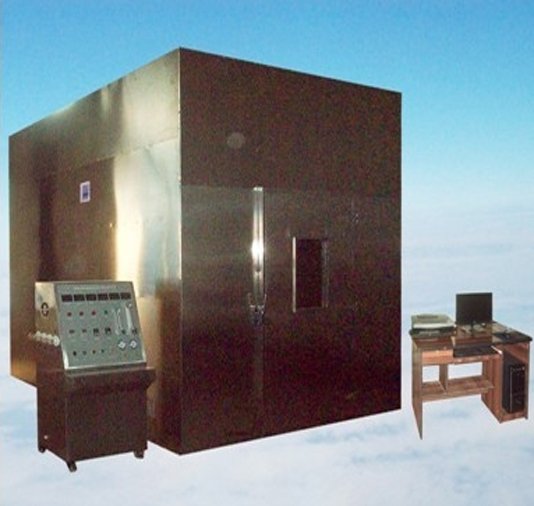

KP8007 wire at cable usok density test machine
Standard: GB / T17651.1 ~ 2-1998, IEC61034-1 ~ 2, BS 6853, BS 6724, BS 7622
GB / T17651.1 ~ 2-1998, IEC61034-1 ~ 2 "at optical fiber cable nasusunog sa ilalim ng tinukoy na kondisyon ang usok density pagpapasiya", GB / T19666-2005 "sunog-retardant at sunog-lumalaban wire at cable General" standard na tinukoy sa Table 7.
GA306.1-2007: 6.3.3, GA306.2-2007: 6.3.3 retardant at sunog-lumalaban cables: plastic insulated apoy retardant at sunog-lumalaban cable at grading kinakailangan.
Subukan ang mga kagamitan: GB / T 17,651.1-1998 ng mga cable nasusunog sa ilalim ng tinukoy na kondisyon - Part 1 usok density pagpapasiya
GB / T 17,651.2-1998 ng mga cable nasusunog sa ilalim ng tinukoy na kondisyon Pagsukat ng usok density - Part 2: Test pamamaraan at mga kinakailangan
Ang aming mga produkto ay malawak na ginagamit upang matukoy ang concentration ng electric at optical cables pinakawalan usok kapag sinunog ilalim ng isang partikular na kondisyon.
Pangalawa, ang mga panloob na sukat ng mga combustion chamber :( :. 3M x 3M x 3M kabuuang 27 cubic meters para sa ladrilyo istraktura, ngunit din para sa istraktura ng bakal, na pinili ng customer)
2.1, gamit SUS304 1.5mm makapal hindi kinakalawang na asero anggulo bakal bracket naayos na sa kubo at bumubuo sa buong combustion kamara.
2.2, panloob na sukat: 3Mx3Mx3M
2.3 Istraktura: front may isang baso pagtingin window, sa kabaligtaran panig ng pader, bawat isa ay may isang transparent laki sealing window: 100mmx100mm, upang ang liwanag sinag antas ng pagsukat aparato sa pamamagitan ng gitna ng window selyo ay 2150mm taas mula sa lupa . Mayroong isang mayorya ng vent butas sa ibaba ng pagbubukas, ang magbulalas hole ay 100x500mm (50 square sentimetro)
2.4, sa ilalim na may anim na gulong at anim castors
2.5, tuktok na may exhaust fan.
Ikatlo, ang optical sistema ng pagsukat
3.1 Pinagmulan ng liwanag: import kuwarts halogen lamp, ang nominal kapangyarihan: 100W Nominal boltahe: 12V halaga Nominal return: 2000-3000Lm
3.2, receiver:
A, silikon photovoltaic cells, ang parang multo tugon at chairman ng International Pag-iilaw (CIE) ng photometer match.
B, pag-install: isang haba ng pipe 150 sa isang dulo at ang kabilang dulo ay dust window, tube pader ay makintab itim, anti-mapanimdim.
C, 0% transmittance ng liwanag sa pamamagitan ng libre, 100% liwanag transmittance sa pamamagitan ng ganap unobstructed.
Ika-apat, ang standard na pinagmulan ng apoy:
4.1, ang pinagmulan ng sunog ay isinaayos 1.0L Alcohol: 90% ethanol, methanol 4%, 6% ng tubig
4.2, alak disc (combustion bangka): hindi kinakalawang na asero kapal 1.0mm, sa ilalim ibabaw: 210x110mm, top: 240x140mm, taas 80mm,
4.3, ang pag-install lokasyon: Alcohol ulam set up distansya at taas mula sa lupa ay 100mm, ang mga naka sirkulasyon.
Fifth, ang usok paghahalo:
Gamitin desktop fan sa usok pantay-pantay ipinamamahagi sa kamara pagkasunog. Fan baras mula sa lupa 250mm taas, na may pader 500mm, dami 7 m3 air kada minuto. Sa panahon ng pagsubok sa hangin tinatangay ng hangin sa pamamagitan ng fan horizontally.
Six blangko test:
Layunin ay upang ayusin ang combustion chamber umabot sa isang paunang-natukoy na temperatura, nasusunog alak lampara umabot ang temperatura pagkasunog ng kamara: 25 ± 5 ?.
Pitong, temperatura pagsukat aparato:
Sa taas pinto ibabaw mula sa lupa 1.5M, 0.5M lugar ang layo mula sa pader sa gamit sa isang temperatura sensor. Pagmamanman Laboratory temperatura.
Eight, kabilang ang isang liwanag transmittance pagsukat software, at mga ulat ay maaaring maging output curve.
Siyam, kabilang ang mga computer tatak at mga printer at tig-isa sa Taiwan
Ten, kabilang ang hindi kinakalawang na asero exhaust system. Usok control gate at ang paggamit ng puwersa.
XI, inilagay ang instrumento laboratoryo ay nagmumungkahi upang magtabi sukat: haba 6b high 4.5Mx malalim 4Mx
XII kinakailangan laboratory room: 25 ± 5 ?
Third, ang mga prinsipyo:
Of cables nasusunog sa ilalim ng tinukoy na kondisyon ng usok density optical pagsukat sistema ay binubuo ng isang ilaw pinagmulan, isang silikon photocell receiver at ang computer system. Pinagmulan ng liwanag na nabuo sa pamamagitan ng 3m × 3m × 3m ng siksik usok
Of laboratoryo, sa tapat ng pader ng liwanag pinagmulan upang bumuo ng isang pare-parehong diameter 1.5m ± 0.1m beam, inimuntar photocell detection beam sa gitna beam intensity mula sa liwanag pinagmulan. Kapag ang combustion chamber dahil sa pagkasunog ng isang cable o hibla ng mata cable upang makabuo ng isang pulutong ng usok, usok photoelectric absorb ganang amin, na silikon photocell beam intensity sa ato, sa pamamagitan ng sistema ng computer para sa data processing, maaaring kalkulahin na may paggalang sa ang unang 100% na transmittance ng linear tugon nito.
