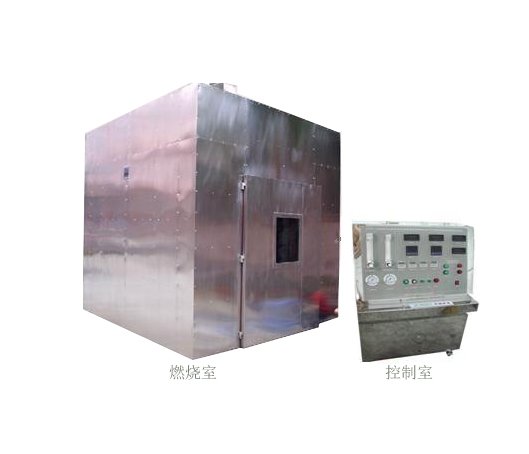

KP8003 at salamin sa mata hibla cables Circuit integridad combustion testing machine
Ang pagsubok machine ayon sa GB / T19216.11-2003 / IEC60331-11: 1999 "line sa katapatang loob test at salamin sa mata hibla cables ilalim ng mga kondisyon ng apoy - Part 11: Apparatus --- apoy temperatura ay hindi mas mababa kaysa sa 750 ? nang hiwalay para sa sunog "disenyo, sa buong pagsunod sa GB / T19216.21-2003 / IEC60331-21: 1999" sa ilalim ng kondisyon sunog - circuit integridad test at salamin sa mata hibla cables - part 21: Mga Pamamaraan at mga kinakailangan ---- rate boltahe 0.6 / 1.0kv at ang mga sumusunod na cables ", GB / T19216.23-2003 / IEC60331-23: 1999" sa ilalim ng kondisyon sunog - circuit integridad test at salamin sa mata hibla cables - part 21: mga Pamamaraan at mga kinakailangan ---- data cable ", GB / T19216. 25-2003 / IEC60331-25: 1999 "sa ilalim ng kondisyon sunog - circuit integridad - part 21 at optical fiber cable: Mga Pamamaraan at mga kinakailangan ---- cable" test pamantayan.
A combustion chamber design
1.1, sa dalawang paraan para sa mga customer upang piliin ang:
Ang unang paggamit ng brick wall, banggitin ko disenyo ng trabaho, magpadala propesyonal na inhinyero on-site konstruksiyon gabay;
Ang ikalawang materyal na may isang naaangkop na anggulo bakal bracket naayos na sa kubo at bumubuo sa buong combustion kamara.
Combustion: panloob na sukat: 3M * 3M * 3M 27 kubiko metro. Maaaring maging isang brick istraktura, ngunit din para sa istraktura ng bakal, na pinili ng customer
1.2, sample holder: Sample ay binubuo ng dalawa o tatlong mga panloob na diameter ng tungkol sa 150mm buklod lugs,
Pangalawa, ang combustion aparato:
2.1, tanglaw: nominal haba ng nguso ng gripo na may isang Venturi mixer para sa isang lapad ng 500mm na may isang 15mm type propane gas mitsero. May tatlong open nozzle pag-troubleshoot nominal diameter ng 1.32mm, 3.2mm mula sa sentro ng borehole.
2.2 meter: air flow meter: 80L / min, propane flowmeter: 5L / min
2.3, burner control system ay binubuo ng: presyon regulator, piezo ignition, apoy pagkabigo aparato, temperatura termoelemento, ang gas pinagmulan (ang iyong kumpanya na pag-aari), ipinaguutos balbula, ignisyon device, gas pipeline, flowmeter, Venturi mixer , tanglaw, valves ball, air lines, compressed air bote (ang iyong kumpanya na pag-aari)
2.4 Timer: 0 ~ 99.99s / m / h mang-set
2.5, ang pag-aapoy device: Awtomatikong pag-aapoy
2.6, temperatura controller: temperatura monitoring sa pamamagitan ng dalawang bahagi, hanay ng temperatura: 0 ~ 1000 ? mang-set.
Third, ang mga linya ng pagkarga:
1, test transpormer: 3000VA tatlong
2, ang pagsubok boltahe: AC1000V
3, subukan kasalukuyang: 3A
