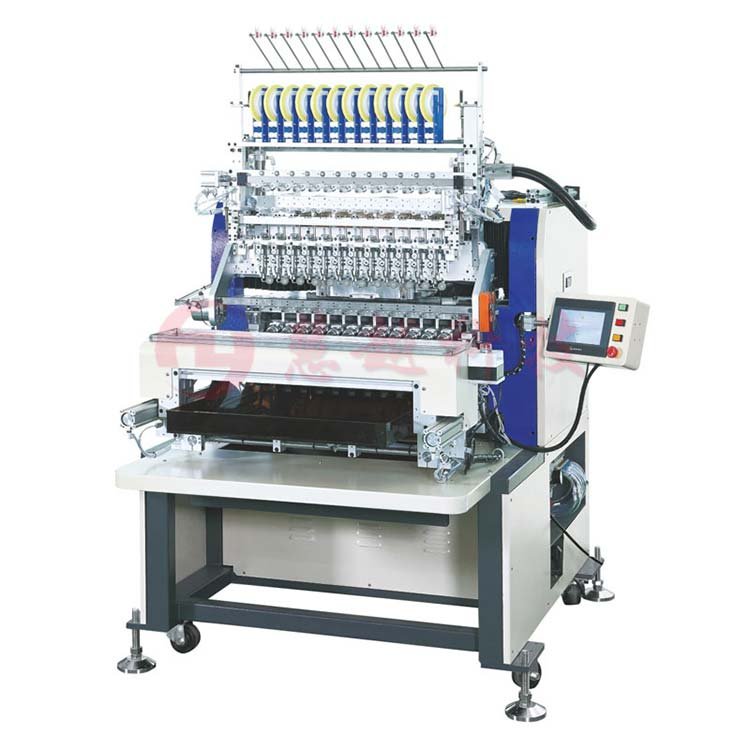

Máy quấn dây tự động hiệu suất cao nhiều trục Máy quấn dây chính xác 16 trục công suất cao HY-R15 thiết bị mới
Yêu cầu cấu hình:
Số lượng cọc
Đến
8/12/16
Tốc độ trục chính (vòng / phút)
Đến
10000/12000/12000
Khoảng cách trục chính (mm)
Đến
45-100 / 45-70 / 35
Công suất động cơ servo trục chính (W)
Đến
1500/3000 (tùy chọn)
Công suất động cơ servo cho chuyển động của thanh kim (W)
Đến
X: 200, Y: 200, Z: 400
Đường kính bên trong của giao diện kẹp nhanh (mm)
Đến
Tiêu chuẩn: 10 Đặc biệt: 12
Đường kính dây áp dụng (mm)
Đến
0,02-0,4mm (Thêm kéo khí nén và thay thế động cơ có thể được quấn trên 0,4mm)
Đường kính ngoài tối đa của khung quấn (mm)
Đến
60/90; 35/60;
Lượng di chuyển của thanh kim dẫn hướng (mm)
Đến
X: 110, Y: 150, Z: 70
Tốc độ di chuyển của thanh kim (mm / giây)
Đến
200
Điện áp cung cấp điện (V)
Đến
220V đơn 50 / 60HZ
Sức mạnh lửa (W)
Đến
3000W / 4500W
Áp suất khí nén (Mpa)
Đến
0,45-0,55
Kích thước thân máy (mm)
Đến
1300 (L) x1000 (Rộng) x1400 (Cao)
Trọng lượng máy (kg)
Đến
600/640/700
Đặc điểm hiệu suất:
1. Dạy điều khiển cảm ứng tương tác, giao diện con người, điều khiển dễ dàng, quản lý chương trình văn hóa Trung Quốc, dễ học và dễ hiểu, năm phút để học, không có bàn phím và nguồn điện bên ngoài,
Đầu vào trực tiếp, thời gian điều chỉnh ngắn.
2. Chức năng tự chẩn đoán, bảo trì nhanh chóng.
3. Núm vặn NC bốn trục, có chân xoắn ốc.
4. Trình điều khiển máy chủ CNC, định vị chính xác.
5. Bộ cố định lõi trục thay đổi nhanh chóng.
6. Chức năng PIN bọc bốn góc.
7. Tốc độ cao và độ chính xác cao, cải thiện chất lượng và chất lượng cuộn dây.
8. Nó có thể được vận hành như một máy độc lập hoặc có thể được trang bị sản xuất tự động
9. Nó có thể được trang bị thiết bị trao đổi vật liệu tự động, kéo và dây khí nén (thiết bị đặc biệt).
Máy quấn dây tự động hiệu suất cao nhiều trục Máy quấn dây chính xác 16 trục công suất cao HY-R15 thiết bị mới
Công dụng / ứng dụng Máy cuộn dây tự động được sử dụng rộng rãi trong máy biến áp điện tử, máy biến áp sạc, các cuộn cảm khác nhau (hình chữ i, CD, NR, v.v.), cuộn dây điện tử ô tô,
Yêu cầu cấu hình:
Số lượng cọc
Đến
8/12/16
Tốc độ trục chính (vòng / phút)
Đến
10000/12000/12000
Khoảng cách trục chính (mm)
Đến
45-100 / 45-70 / 35
Công suất động cơ servo trục chính (W)
Đến
1500/3000 (tùy chọn)
Công suất động cơ servo cho chuyển động của thanh kim (W)
Đến
X: 200, Y: 200, Z: 400
Đường kính bên trong của giao diện kẹp nhanh (mm)
Đến
Tiêu chuẩn: 10 Đặc biệt: 12
Đường kính dây áp dụng (mm)
Đến
0,02-0,4mm (Thêm kéo khí nén và thay thế động cơ có thể được quấn trên 0,4mm)
Đường kính ngoài tối đa của khung quấn (mm)
Đến
60/90; 35/60;
Lượng di chuyển của thanh kim dẫn hướng (mm)
Đến
X: 110, Y: 150, Z: 70
Tốc độ di chuyển của thanh kim (mm / giây)
Đến
200
Điện áp cung cấp điện (V)
Đến
220V đơn 50 / 60HZ
Sức mạnh lửa (W)
Đến
3000W / 4500W
Áp suất khí nén (Mpa)
Đến
0,45-0,55
Kích thước thân máy (mm)
Đến
1300 (L) x1000 (Rộng) x1400 (Cao)
Trọng lượng máy (kg)
Đến
600/640/700
Đặc điểm hiệu suất:
1. Dạy điều khiển cảm ứng tương tác, giao diện con người, điều khiển dễ dàng, quản lý chương trình văn hóa Trung Quốc, dễ học và dễ hiểu, năm phút để học, không có bàn phím và nguồn điện bên ngoài,
Đầu vào trực tiếp, thời gian điều chỉnh ngắn.
2. Chức năng tự chẩn đoán, bảo trì nhanh chóng.
3. Núm vặn NC bốn trục, có chân xoắn ốc.
4. Trình điều khiển máy chủ CNC, định vị chính xác.
5. Bộ cố định lõi trục thay đổi nhanh chóng.
6. Chức năng PIN bọc bốn góc.
7. Tốc độ cao và độ chính xác cao, cải thiện chất lượng và chất lượng cuộn dây.
8. Nó có thể được vận hành như một máy độc lập hoặc có thể được trang bị sản xuất tự động
9. Nó có thể được trang bị thiết bị trao đổi vật liệu tự động, kéo và dây khí nén (thiết bị đặc biệt).
Máy quấn dây tự động hiệu suất cao nhiều trục Máy quấn dây chính xác 16 trục công suất cao HY-R15 thiết bị mới
Công dụng / ứng dụng Máy cuộn dây tự động được sử dụng rộng rãi trong máy biến áp điện tử, máy biến áp sạc, các cuộn cảm khác nhau (hình chữ i, CD, NR, v.v.), cuộn dây điện tử ô tô,
Cuộn đánh lửa, rơ le, cuộn cảm, cuộn van điện từ, cuộn dây động cơ bước và máy móc thiết bị dây chuyền sản xuất hoàn toàn tự động.
