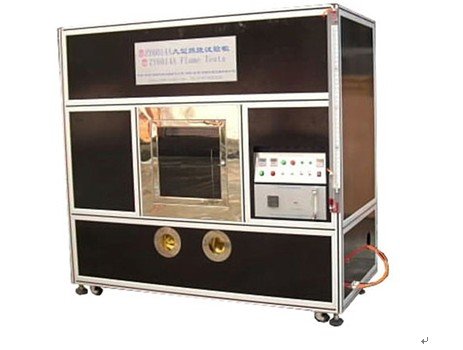

KP8001 VW-1 malaking combustion cabinet
Ang malaking combustion cabinet ay sa mahigpit na alinsunod sa UL1581 sekta 1080.1 ~ 1080.14 standard na produksyon, ganap na sa linya na may VW-1 (V-ertical-ispesimen) Flame Test pamantayan Burning test. Ang buong test sa isang dami ng 4.32 m3 test silid ay selyadong.
Test pamamaraan: umayos ang taas ng apoy, ang apoy ay ilalagay sa ilalim ng tuktok ng ispesimen, nasusunog para sa 15 segundo, off 15 segundo, paulit-ulit na 5 beses upang suriin ang ispesimen sinunog sitwasyon, maaari mong itakda ang burning, off oras at ang bilang ng mga repetitions, at awtomatikong operasyon. UL1581.UL13.UL444.UL1655 nalalapat ang VW-1 at ang CSA FT-1, FT-2.
A combustion chamber
1.1. Magagamit space: 2.4m (haba) * 1m (lapad) * 1.8m (H)
1.2. Sukat: 2.4m (haba) * 1m (lapad) * 2.5m (H)
1.3. materyales:
isang External: parisukat na bakal frame istraktura, 1.5mm makapal na bakal plate electrostatic purong dark green pintura;
b Internal: inihaw black electrostatic pintura.
1.4. Observation window:
isang push-pull window tungkol sa dalawang
. B pagmamasid bintana ng ulo salamin;
. C napapalibutan ng SUS304 hindi kinakalawang na asero ukit;
d, Laki: 730mm (taas) * 420mm (lapad).
1.5. Operation Window: 4
. A espasyo sa loob sukat: ?150mm;
b paligid: ang 3.0mm hindi kinakalawang na asero ukit;
C. sa seal ang mahabang braso ng katad guwantes, haba: 600mm;
. D Total panlabas na sukat: ?220mm.
1.6. Exhaust system:
A spiral dalawang exhaust fan;
B seal sliding board ay 2.0mm hindi kinakalawang na asero;
C sa magkabilang panig ng isang sliding uka;
D ay nangangahulugan ng isang hanay ng mga remote na operasyon:
D1. Sa bakal lubid type dalawang
D2. Pulley grupo
1.7. Inlet: 4
isang Laki: ?160mm;
b seal sliding board ay 2.0mm hindi kinakalawang na asero plate;
c sa magkabilang panig ng isang sliding uka.
1.8. Ang ibaba ng holder:
isang Laki: 2.4m (haba) * 1m (lapad) * 0.7m (taas);
b gamit 60mm * 60mm * 4mm anggulo bakal, electrostatic purong dark green pintura;
c foot pulley: anim na kung saan lockable pulley 4.
1.9. Pag-iilaw: Ang anti-fog lights ang usok ikot
Pangalawa, ang control seksyon
2.1. Burning isang indikasyon
2.2. Burning Setting: 0-99.99 segundo mang-set
2.3. Na nagpapahiwatig ng isang fuel stop
2.4. Itigil nasusunog setting: 0-99.99 segundo mang-set
2.5. Burning count: 0-999999 beses mang-set
2.6. Sa awtomatikong combustion, fuel stop, pagbibilang function na
2.7. A vertical / horizontal conversion function
2.8. Sa awtomatikong pag-andar ng pag-aapoy
2.9. Sa manu-manong / awtomatikong conversion
2.10. Ignition mataas na boltahe pagpapasiklab mode
2.11. Test bahagi konektado sa control, ang paggamit ng air plugs, very close contact na may
Ikatlo, ang test bahagi
3.1. Nguso ng gripo: 1. anggulo ay 20 degrees
3.2. Isang panloob na apoy balbula
3.3. Waiyan balbula 1
3.4. Flame punto ng contact sa loob ng isang markadong ruler
3.5. Mababang bandila minarkahan ng isang paa
3.6. Test-foot haba ng 1
3.7. Ang halaga ng ang apoy detector 1
3.8. holder Test: isang materyal: bakal plate pagkatapos ng pagtatapos pintura b color: purong itim
3.9. Test kaso para SUS304 hindi kinakalawang na asero na may pinong processing
3.10. Test frame sa ibaba:
a.2.0mm dalawang plates
b Sukat :. 700mm (haba) × 450mm (width)
kulay c: black inihurnong electrostatic pintura
3.11. Vertical at pahalang na test malayang disenyo
3.12. Test kahon kasama ang mahabang braso ng pusher
3.13. Horizontal burning bandila 3
Ika-apat, ang gas source control:
4.1. Gas: self, ito ay inirerekumenda na gumamit mitein
4.2. Flowmeter: 1 (US Dwyer VA20430 type)
4.3. U-tube manomiter: 1 (US Dwyer kumpanya type 1230-1236)
4.4. Ang isang gas tee
4.5. Lalagukan: ang isang mataas na presyon ng pipe
