Detailed

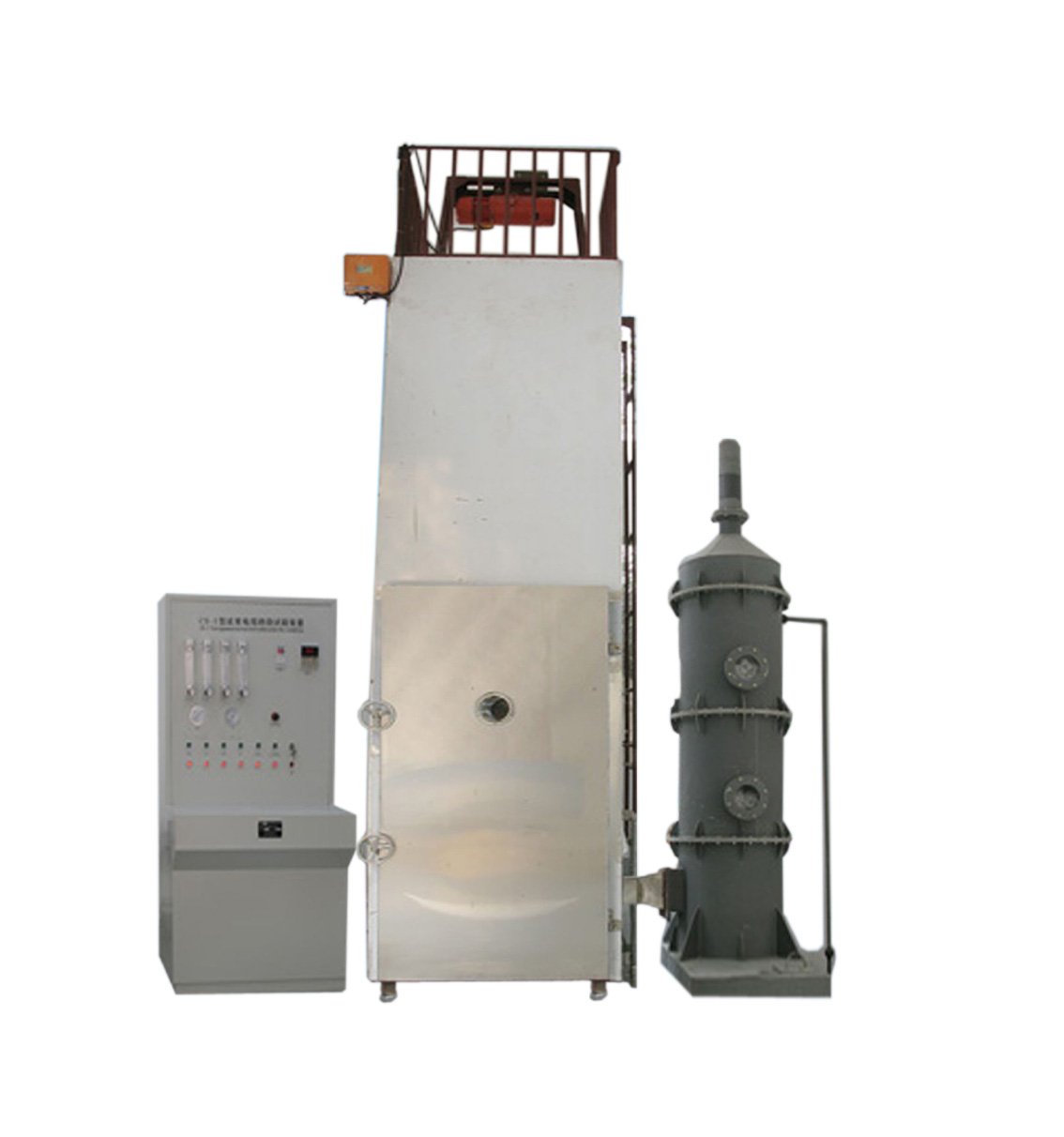

KP8023 wire at cable burning test machine
Nalalapat sa pagpapasiya o pagsusuri ng kapasidad fiber optic wire at cable sa ilalim ng tinukoy na kondisyon pagbawalan vertical apoy pagkalat ng patayo inimuntar bunched.
Standard:
Sumunod GB18380.31-2008 "cables ilalim ng mga kondisyon sunog - Part 3: bunched wire at cable vertical apoy pagkalat ng patayo-inimuntar aparato test test," katumbas ng paggamit IEC60332-3-10: 2000;
Habang pagtugon sa GB / T19666-2005 Table 4 "apoy-retardant at sunog-lumalaban wire at cable General" na pamantayan,
GB / T18380.32-2008 / IEC60332-3-21: 2000 "at optical fiber cable - Part 32 burning test ilalim ng mga kondisyon apoy: isang bundle ng wire at cable vertical apoy pagkalat ng patayo-inimuntar test AF / Class R",
GB / T18380.33-2008 / IEC60332-3-22: 2000 "nasusunog pagsubok at optical fiber cable sa ilalim ng mga kondisyon ng apoy - Part 33: bunched wire at cable vertical apoy pagkalat ng patayo-inimuntar test A Class"
GB / T18380.35-2008 / IEC60332-3-24: 2000 "at optical fiber cable sa ilalim ng mga kondisyon apoy test - Part 35: bunched wire at cable vertical apoy pagkalat ng patayo-inimuntar test C class"
GB / T18380.36-2008 / IEC60332-3-25: 2000 "at optical fiber cable sa ilalim ng mga kondisyon sunog - Test - Part 36: bunched wire at cable vertical apoy pagkalat ng patayo-inimuntar test Class D".
Equipment ay binubuo ng:
Chamber, electrical control systems, air source, ignition pinagmulan daloy control system (propane gas at air compressed gas), hagdanan sunog extinguishing kagamitan, emissions pagdalisay aparato at iba pang mga bahagi.
Standard:
GB / T 18,380.31-2,008
GB / T 18,380.32-2,008
GB / T 18,380.33-2,008
GB / T 18,380.34-2,008
GB / T 18,380.35-2,008
GB / T 18,380.36-2,008
IEC60332-3-10: 2000
Test patakaran ng pamahalaan:
Chamber: experimental apparatus ay dapat na isang malawak na (1000 ± 100) mm, malalim (2000 ± 100) mm at mataas (4000 ± 100) mm nang magandang cabinet, sa ilalim ay dapat na sa itaas ng lupa. Ang paligid ng silid ay dapat na selyadong mula sa hangin mula sa ilalim ng front wall (150 ± 10) mm binuksan sa isang (800 ± 20) mm × (400 ± 10) mm pumapasok daloy sa tangke. Dapat buksan ang isang (300 ± 30) sa likod ng tuktok ng tangke mm × (1000 ± 100) mm ng outlet port. Ang likod ng pader at gilid ng silid ay dapat gamitin init transfer koepisyent ng tungkol sa 0.7W. m-2. K-1 thermal pagkakabukod, USU304 1.5mm makapal hindi kinakalawang na asero plate, ang intermediate patong 65mm makapal mineral fiber pagkakabukod, sa labas ng 1.5mm makapal hindi kinakalawang na asero plate USU304. Ladders at distansya sa pagitan ng likod sa dingding ng silid (150 ± 10) mm, sa ilalim rung ladders mula sa lupa (400 ± 5) mm. Pinakamababa cable sample mula sa lupa sa tungkol sa 100mm.
Air Source:
Ang paggamit port ay sa gamit sa isang bilang ng bilis anemometer maaaring basahin visually at maaaring kontrolin ang daloy ng gas sa pamamagitan ng hangin pabahay ay (5000 ± 500) L / min, ang pagsubok na proseso ay maaaring maging matatag air flow.
Matapos ang pagkumpleto ng mga pagsubok: Kung ihihinto mo ang apoy para sa isang oras sample pa rin nasusunog sa mga pulis at ang paggamit ng puwersa upang ihinto ang burning ng ulan paraan.
Ladders Uri: lapad (500 ± 5) mm Standard asero hagdan lapad (800 ± 10) mm wide type ladders, ginawa ng hindi kinakalawang na asero bar USU304.
Air pagdalisay aparato:
Isang silid sa itaas sa gamit sa isang daloy rate ng digital anemometer matiyak ang hangin ay mas mababa kaysa 8M / S, ang hangin ay hindi makakaapekto sa daloy ng hangin kamara.
Mangolekta ng alikabok at usok washing ay nangangahulugang: ang paggamit ng SUS304 hindi kinakalawang na asero na may diameter ng 800mm taas 3500mm. Smoke-pagkolekta tower ay nahahati sa tatlong bahagi: sprinklers, usok filter, ubusin device. Sprinkler system: upang magbigay ng tubig para sa mga espesyal na filter materyal espesyal na filter materyal upang mapanatili epektibong filter usok. Soot filter aparato: ang pag-inom ng tubig na filter materyal filter ay maaaring epektibong i-filter ang usok upang ang tambutso fumes ng puting usok, sa ganap na pagsunod sa mga kinakailangan sa kapaligiran, madaling paglilinis at kapalit at pamamahagi ng dalawang mga hanay. Exhaust ay nangangahulugang: nilagyan ng high-powered maubos fan, pagpapatupad ng mandatory bentilasyon, at nilagyan ng electric gate upang makontrol ang daloy rate ng hangin.
Ignition source:
uri Ignition pinagmulan ay kinabibilangan ng: isa o dalawang uri belt propane gas burner at pagsuporta sa flowmeter at ang Venturi mixer (tingnan ang figure V a). Its ibabaw para sa sunog drill ay may diameter ng 1.32mm siwang 242 flat metal plate, center distansya sa pagitan ng mga butas ay 3.2mm, sa tatlong mga hilera staggered, ang bawat hilera ay 81, 80 at 81, ayon sa pagkakabanggit, na matatagpuan sa ang maliit na sukat sa loob ng hanay ng mga 257 × 4.5mm. Dagdag dito, sa alab ng pagbubukas sa magkabilang panig ng plato ng isang hilera ng mga butas, na kung saan ang gabay na ito hole ay maaaring pinananatiling matatag combustion apoy (panghinang na lamp figure V b). Ang bawat burner dapat na nilagyan ng isang tumpak na paraan upang kontrolin ang propane at air-agos rate. Maaari mong rotameter o mass daloy meter
Ignition pinagmulan lokasyon:
Torch ay dapat na ilagay ang layo mula sa harap ibabaw ng mga samples cable (75 ± 5) mm, mula sa ibaba ng silid (600 ± 5) mm, at ang axis ng mahusay na proporsyon at ladders. Torch para sa sunog punto ay dapat na matatagpuan sa gitna ng ladders sa pagitan ng dalawang rungs, at mga halimbawa mula sa mas mababang dulo ng hindi bababa sa 500mm, ang sentro ng linya ng sistema ng burner ay dapat na humigit-kumulang sa linya kasama ang sentro ng linya ng ladders.
