Una, gamitin ang

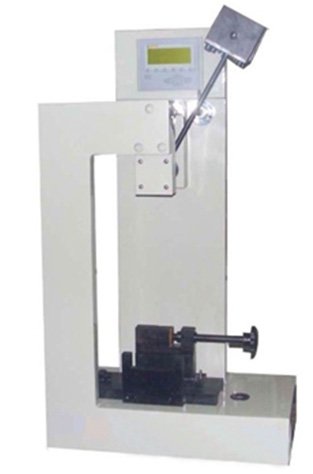

Impact testing machine ay pangunahing ginagamit para sa matibay plastik (kabilang sheet, pipe, plastic profile) upang mapahusay ang pagpapasiya naylon, payberglas, keramika, nagsumite ng bato, electrical insulating materyales at iba pang mga di-metal na materyales epekto kayamutan. Ang pagsubok machine ay ang mga kemikal na industriya, pananaliksik institutes, mga unibersidad, mga kagawaran ng kalidad inspeksyon perpektong kagamitan test. Higit sa lahat na naaangkop sa GB / T1043 "hard plastic Charpy paraan epekto pagsubok."
Teknikal na data:
Pagsukat anggulo:
Sensor: 1000 yards photoelectric encoder (available 100--2,500 Ma photoelectric encoder)
Resolution: 0.036 degrees (1000 yards photoelectric encoder)
Kawastuhan: 0.018 degrees (1000 yards photoelectric encoder)
Energy pagkalkula:
Binning: 4 na mga file
Paraan: Potensyal - pagkalugi
Kawastuhan: 0.05%
Kapasidad 1 - 9999 set
Energy Unit: dyul, kg-cm, kg-m, lb-in, lb-ft interchangeable
Kundisyon ng paggamit:
Temperature -10 ° C - 40 ° C
Humidity 20% - 90%
Power 220 Vac / 50 Hz / 0.2 A
Panatilihin ang layo mula sa malakas na electromagnetic panghihimasok
Pangalawa, mga katangian
Ito serye ng mga epekto pagsubok machine pangunahing teknikal na parameter ganap na sumunod sa ISO179, GB / T1043, GB / T2611, JB / T8762 pamantayan. Ito ay isang simpleng istraktura, madaling upang mapatakbo, tumpak at maaasahang data para sa mga epekto testing machine.
Ikatlo, ang teknikal na mga pagtutukoy
1 Table:
proyekto |
Maliit intensity modelo |
Mahusay na pagsisikap Aircraft |
Impact bilis |
2.9m/s |
3.8m/s |
Impact enerhiya |
0.5?1.0?2.0?4.0?5.0J?opsyonal? |
7.5?15.0?25.0?50.0J?opsyonal? |
Ang epekto ng yaw sandali |
Pd0.5=0.26795Nm Pd1=0.53590Nm Pd2=1.07180Nm Pd4=2.14359Nm Pd5=2.67949Nm |
Pd7.5=4.01924Nm Pd15=8.03848Nm Pd25=13.39746Nm Pd50=26.79492Nm |
Pendulum pre-Yang anggulo |
150° |
|
Shock center distansya |
230mm |
395mm |
Epekto ng talim fillet radius |
?2±0.5mm? |
|
Epekto ng talim anggulo |
?30±1?° |
|
Jaw radius |
?1.0±0.1?mm |
|
Line distansya sa pagitan ng panga support |
40?60?62?70mm(opsyonal) |
60?70?62?95mm(opsyonal) |
2, temperatura: (15-35) ?
3, power supply ng: 220V ± 10% 50Hz
4, sample uri, laki, distansya sa pagitan ng linya (Unit: mm)
| sample uri |
haba?l? |
lapad?b? |
kapal?d? |
Ang distansya sa pagitan ng linyaL |
1 |
80±2 |
10±0.5 |
4±0.2 |
60 |
2 |
50±1 |
6±0.2 |
4±0.2 |
40 |
3 |
120±2 |
15±0.5 |
10±0.5 |
70 |
4 |
125±2 |
13±0.5 |
13±0.5 |
95 |
5 |
80±2 |
10±0.2 |
(2.5) |
62 |
