Description

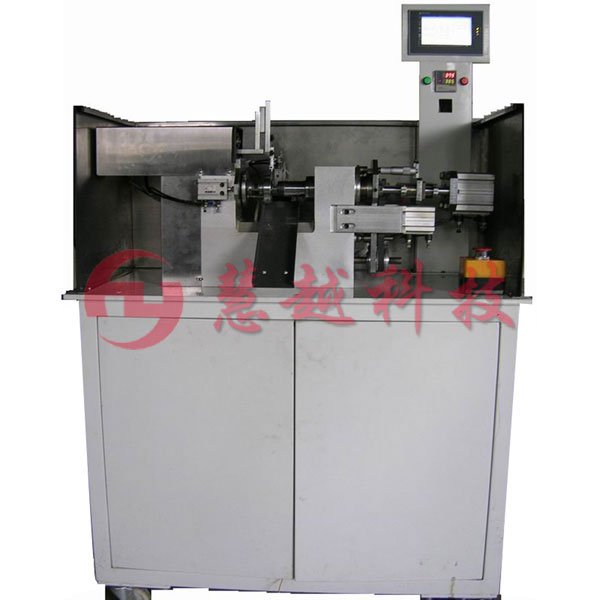

HY-R29 rangka gegelung berongga berliku Mesin
Ini terpakai kepada semua jenis gegelung berhawa teras diri pelekat, setiap jenis gegelung, laser kepala gegelung, gegelung keras, gegelung IC kad, label produk gegelung, kad pembaca gegelung, sensor gegelung, getaran motor gegelung, dan pelbagai tinggi ketepatan berprofil gegelung, SMD gegelung, berbilang talian dan luka gegelung. sistem CNC menggunakan skrin sentuh yang sensitif antara muka Cina penuh, mudah untuk beroperasi tanpa latihan, tanpa debugging pemantauan pintar, operasi tanpa pemandu pengeluaran 24-jam, serasi dengan barisan pengeluaran automatik sepenuhnya dan menyokong bengkel tanpa pemandu. motor All-servo dan ketepatan yang tinggi kawalan bola skru, kecekapan tinggi, ketepatan yang tinggi. Ia adalah salah satu model yang paling berkesan dalam industri
Parameter teknikal:
pelbagai diameter Berkenaan (mm) ¢ 0.018- ¢ 0.4
sistem memandu 3-paksi
(Rpm) 3500rpm kelajuan Spindle
Menghentikan ketepatan ± 1 °
Penggulungan diameter luar maksimum (mm) ¢ 100
Maksimum penggulungan mm lebar) 30
garis Lead dan kedudukan akhir boleh sewenang-wenangnya menetapkan `
panjang Lead (pelbagai tetapan) perlawanan Standard untuk perlawanan Produk 40-70mm pengecualian khas
Kabel menetapkan ketepatan (mm) 0,001
Penggulungan tetapan lebar automatik elektronik skru bola
X paksi servo motor kuasa 400W
Kabel Y servo motor kuasa 400W
Minor paksi Z servo motor kuasa 400W
PCS kapasiti pengeluaran setiap jam / H 600 (30 pusingan setiap, lapisan 2)
Ketegangan adalah keengganan berterusan
sistem udara panas jenis jangka hayat max600 ° c ± 1 °
Programming skrin antara muka sentuh (115mm × 88 mm)
Bekalan kuasa voltan V AC220V (IPH)
Penggunaan kuasa Max 8A
saiz badan Mesin (mm) 940 (W) × 460 (D) × 1500 (H)
berat badan Mesin kg 200kg
kerja yang berterusan
