Description

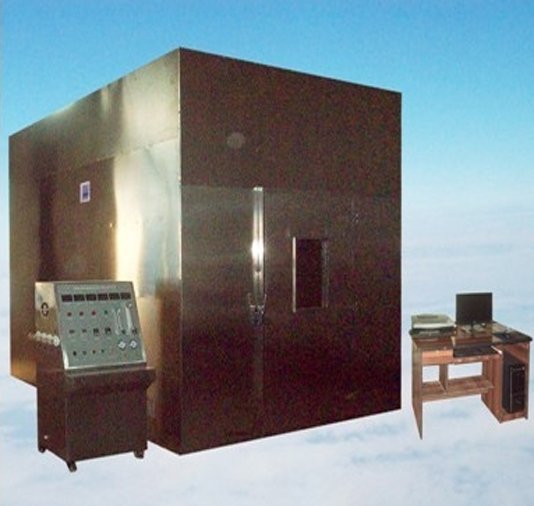

KP8007 wayar dan kabel asap mesin ujian ketumpatan
Standard: GB / T17651.1 ~ 2-1998, IEC61034-1 ~ 2, BS 6853, BS 6724, BS 7622
GB / T17651.1 ~ 2-1998, IEC61034-1 ~ 2 "dan kabel gentian optik membakar di bawah keadaan ditakrifkan penentuan ketumpatan asap", GB / T19666-2005 "kalis api dan wayar tahan api dan kabel Umum" standard yang dinyatakan dalam Jadual 7.
GA306.1-2007: 6.3.3, GA306.2-2007: 6.3.3 kalis dan kabel tahan api: Plastik terlindung kalis api dan tahan api kabel dan keperluan penggredan.
Peralatan ujian: GB / T 17.651,1-1998 kabel membakar di bawah keadaan ditakrifkan - Bahagian 1 asap penentuan ketumpatan
GB / T 17.651,2-1998 kabel membakar di bawah keadaan ditakrifkan Pengukuran ketumpatan asap - Bahagian 2: Prosedur Ujian dan keperluan
Produk kami digunakan secara meluas untuk menentukan kepekatan asap elektrik dan kabel optik dikeluarkan apabila dibakar di bawah syarat-syarat tertentu.
Kedua, dimensi dalaman kebuk pembakaran :( :. 3M x 3M x 3M sejumlah 27 meter padu untuk struktur bata, tetapi juga untuk struktur keluli, yang dipilih oleh pelanggan)
2.1, menggunakan SUS304 1.5mm tebal tahan karat sudut keluli pendakap besi tetap kepada kiub dan merupakan keseluruhan kebuk pembakaran.
2.2, dimensi dalaman: 3Mx3Mx3M
2.3 Struktur: depan dengan melihat tingkap kaca, di pihak yang bertentangan dinding, masing-masing dengan telus saiz tetingkap kedap: 100mmx100mm, supaya rasuk cahaya peranti pengukuran tahap melalui pusat meterai tingkap adalah 2150mm ketinggian dari tanah . Terdapat kepelbagaian lubang bolong di bahagian bawah pembukaan, lubang bolong adalah 100x500mm (50 sentimeter persegi)
2.4, bahagian bawah dengan enam tayar dan enam beroda
2.5, atas dengan kipas ekzos.
, Sistem pengukuran optik Ketiga
3.1 Sumber cahaya: diimport lampu kuarza halogen, kuasa nominal: voltan nominal 100W: 12V jumlah pulangan nominal: 2000-3000Lm
3.2, penerima:
A, sel silikon photovoltaic, sambutan spektrum dan Pengerusi Lampu Antarabangsa (CIE) perlawanan fotometer itu.
B, pemasangan: panjang paip 150 pada satu hujung dan hujung yang lain adalah tetingkap habuk, dinding tiub hitam berkilat, anti-reflektif.
C, 0% pemindahan cahaya melalui percuma, 100% cahaya pemindahan melalui sepenuhnya terhalang.
Keempat, sumber standard kebakaran:
4.1, sumber api dikonfigurasi 1.0L Alkohol: 90% etanol, metanol 4%, 6% air
4.2, cakera alkohol (bot pembakaran): tahan karat keluli ketebalan 1.0 mm, permukaan bawah: 210x110mm, atas: 240x140mm, ketinggian 80mm,
4.3, lokasi pemasangan: hidangan Alkohol menubuhkan jarak dan ketinggian dari tanah adalah 100mm, peredaran udara.
Kelima, pencampuran berupa asap;
Gunakan kipas desktop untuk merokok sama rata di dalam kebuk pembakaran. Fan aci dari 250mm ketinggian tanah, dengan dinding 500mm, jumlah 7 m3 udara seminit. Semasa ujian udara ditiup oleh kipas mendatar.
Enam ujian kosong:
Tujuan adalah untuk menyesuaikan ruang pembakaran mencapai suhu yang telah ditetapkan, membakar lampu alkohol mencapai suhu kebuk pembakaran: 25 ± 5 ?.
Tujuh, suhu alat pengukur:
Dalam ketinggian permukaan pintu dari 1.5M tanah, 0.5m tempat jauh dari dinding yang dilengkapi dengan sensor suhu. Pemantauan suhu Laboratory.
Lapan, termasuk perisian pengukuran pemindahan cahaya, dan laporan boleh menjadi keluk output.
Sembilan, termasuk komputer jenama dan pencetak dan masing-masing satu di Taiwan
Sepuluh, termasuk sistem ekzos keluli tahan karat. Asap pintu kawalan dan penggunaan kekerasan.
XI, diletakkan makmal instrumen bercadang untuk mengetepikan dimensi: panjang 6m tinggi 4.5Mx mendalam 4Mx
XII keperluan bilik makmal: 25 ± 5 ?
Ketiga, prinsip:
Kabel membakar di bawah keadaan ditakrifkan ketumpatan asap sistem pengukuran optik terdiri daripada sumber cahaya, penerima silikon photocell dan sistem komputer. Sumber cahaya yang dihasilkan oleh 3m × 3m × 3m asap tebal
Makmal, di dinding yang bertentangan dengan sumber cahaya untuk membentuk diameter 1.5m seragam ± 0.1m rasuk, dipasang rasuk pengesanan photocell pada keamatan pusat rasuk dari sumber cahaya. Apabila kebuk pembakaran disebabkan oleh pembakaran kabel kabel atau fiber optik untuk menghasilkan banyak asap, asap fotoelektrik menyerap sebahagian, dengan keamatan silikon photocell rasuk untuk melemahkan, melalui sistem komputer untuk pemprosesan data, boleh dikira berkenaan dengan 100% awal telah pemindahan tindak balas linear Ia.
