KP8023 wayar dan kabel ke pembakaran sebuah ujian Mesin rasuk-produk-HYE frekuensi tinggi pengeluar peralatan pengubah automasi

Description

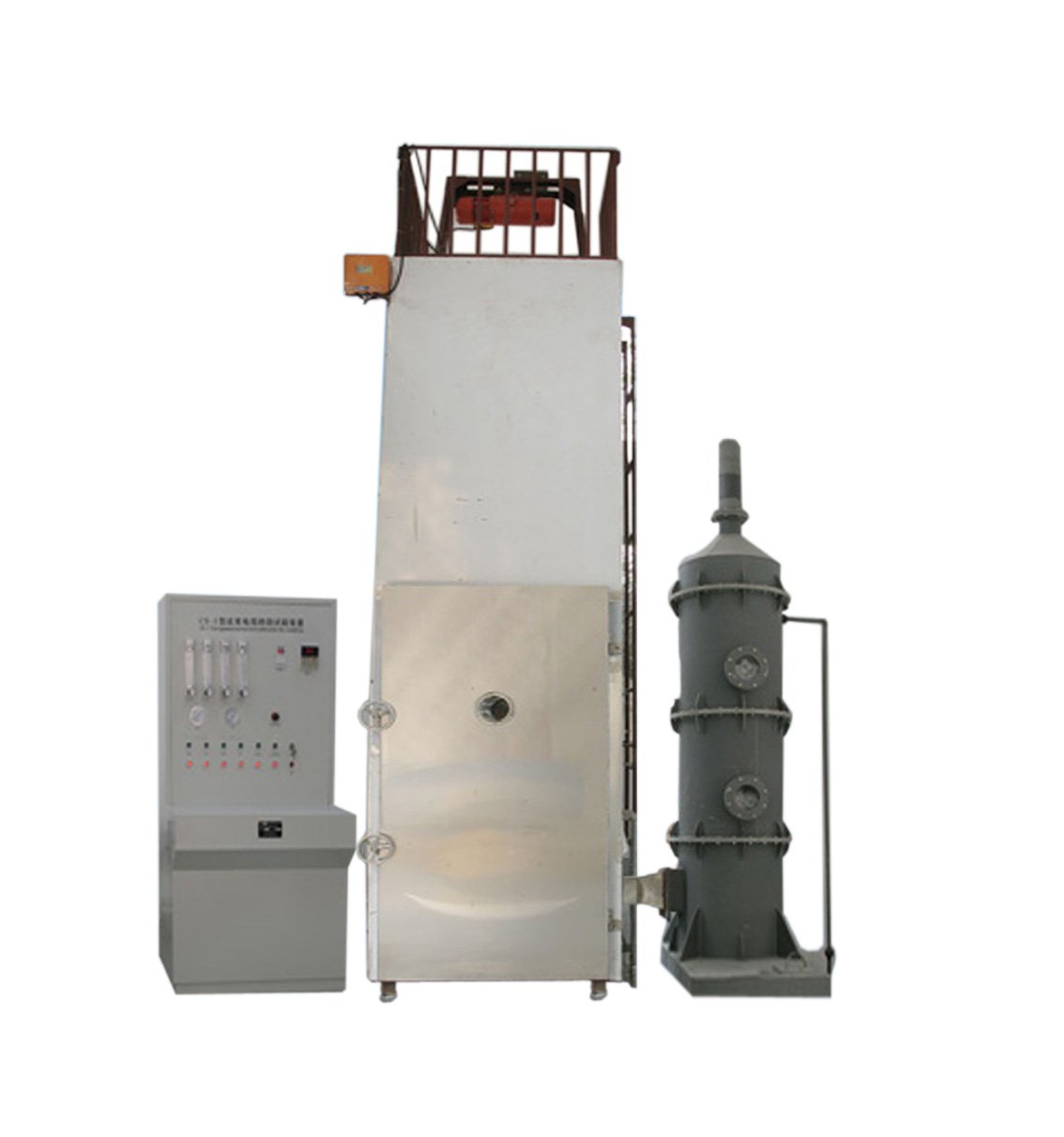

KP8023 wayar dan kabel ke pembakaran sebuah ujian Mesin rasuk

Digunakan untuk menentukan penilaian dipasang secara menegak bunched wayar dan kabel atau kabel fiber optik di bawah dinyatakan syarat-syarat yang menghalang keupayaan penyebaran menegak api.

Standard:

Serasi dengan GB18380.31-2008 kebakaran kabel di bawah syarat-syarat Bomba ujian bahagian 3: penyebaran menegak api dipasang secara menegak bunched wayar kabel ujian peranti, bersamaan dengan IEC60332-3-10:2000;

Kedua-duanya GB/T19666-2005 prinsip umum Standard wayar dan kabel yang kalis api dan melawan kebakaran Jadual 4 keperluan,

Kabel dan kabel optik di bawah syarat-syarat Api-Api ujian 32nd di GB/T18380.32-2008/IEC60332-3-21:2000: penyebaran menegak api kabel wayar yang dipasang secara menegak bunched ujian kelas AF/R,

Kabel dan kabel optik di bawah syarat-syarat Api-Api ujian 33rd di GB/T18380.33-2008/IEC60332-3-22:2000: penyebaran menegak api dipasang secara menegak bunched wayar kabel ujian kelas a,

GB/T18380.35-2008/IEC60332-3-24:2000 kabel dan ujian pembakaran kabel di bawah syarat-syarat bahagian 35th kebakaran: penyebaran menegak api kabel wayar yang dipasang secara menegak bunched ujian kelas c,

GB/T18380.36-2008/IEC60332-3-25:2000 kabel dan kabel fiber optik di bawah syarat-syarat dalam ujian kebakaran bahagian 36th kebakaran: penyebaran menegak api dipasang secara menegak bunched wayar kabel ujian d.

Peralatan:

Ujian chambers, sistem kawalan elektrik, udara-punca, punca penyalaan sistem kawalan (propane gas dan gas udara termampat), tangga, kebakaran pemadam peralatan, peranti Pemurnian pelepasan dan sebagainya.

Standard:

GB/T 18380.31-2008

GB/T 18380.32-2008

GB/T 18380.33-2008

GB/T 18380.34-2008

GB/T 18380.35-2008

GB/T 18380.36-2008

IEC60332 — 3 — 10:2000

Ujian peranti:

Menguji chambers: eksperimen peranti harus yang luas (1000 ± 100) mm dalam (2000 ± 100) mm dan tinggi (4000 ± 100) mm diri-kepungan, tinggi di atas tanah di bahagian bawah. Sekitar ujian Chamber hendaklah dimeteraikan, udara dari bahagian bawah dari MMX (800 ± 20) mm terbuka Penyambut dinding (150 ± 10) (400 ± 10) mm Penyaman pengambilan ke dalam kotak. Perlu berada di atas pembukaan belakang MMX Peti (300 ± 30) (1000 ± 100) cawangan mm. Kedua-dua belah di dinding belakang Dewan dan haba pekali pemindahan adalah kira-kira 0.7W harus digunakan. m-2. Penebat haba K-1, USU304 1.5 mm tebal keluli tahan karat pinggan, disalut dengan penebat tebal 65 mm mineral serat, USU304 ke 1.5 mm di luar plat keluli tahan karat. Tangga dan bilik-bilik ujian untuk jarak antara dinding belakang (150 ± 10) mm, keluli bawah anak tangga dari bawah (400 ± 5) mm. Kabel titik terendah spesimen dari tanah, kira-kira 100mm.

Sumber udara:

Pengambilan udara dilengkapi digital udara halaju anemometer, dan boleh terus membaca dan dikawal oleh aliran udara Kabinet (5000 ± 500) L/min, boleh menstabilkan kelajuan udara dalam proses ujian.

Selepas ujian selesai: Jika awda menghentikan api masih menulis contoh jam, dengan penggera dan berhenti merakam hujan dipaksa peranti.

Keluli jenis tangga: lebar (500 ± 5) mm standard besi tangga, luas (800 ± 10) tangga mm wide keluli, diperbuat daripada keluli tahan karat USU304 pusingan bar.

Penulen udara:

Dewan atas angin meter dengan paparan digital memastikan bahawa kelajuan angin kurang daripada 8M/S, dan tidak akan menjejaskan aliran udara Dewan ujian.

Kutipan dan pembersihan habuk asap peranti: diperbuat daripada keluli tahan karat SUS304, diameter adalah 800mm dengan ketinggian 3500 mm. Menara asap koleksi terbahagi kepada tiga bahagian: semburan peralatan, penapis habuk, ekzos peranti. Semburan peralatan: menyediakan air untuk bahan-bahan penapis khas, mengekalkan penapis khas untuk penapis soot. Habuk penapis: penapisan bahan penapis air minuman, berkesan boleh menapis asap ekzos asap putih soot, dalam pematuhan penuh dengan keperluan alam sekitar untuk pembersihan yang mudah dan penggantian, dan dua set pengagihan. Extractor wasap: ekzos fan yang dilengkapi dengan sebuah kuasa tinggi, pelaksanaan mandatori pengudaraan dan memasang gate elektrik boleh mengawal halaju angin.

Punca penyalaan:

Punca pencucuhan jenis: termasuk satu atau dua propane gas obor dan aksesori flowmeter dan venturi mixers (lihat Rajah v). Untuk latihan kebakaran telah 242 apertures 1.32mm diameter di permukaan rata logam kepingan, lubang Pusat jarak ialah 3.2 mm, berperingkat-peringkat dalam tiga baris, setiap baris 81, 80 dan 81, masing-masing terletak di dalam julat saiz nominal 257x4.5mm. Di samping itu, kebakaran Lembaga dibuka berturut-turut daripada lubang-lubang di setiap sisi, bahawa juruterbang ini lubang untuk memastikan pembakaran api (blowtorch sebagai Rajah v b). Obor setiap hendaklah dilengkapi dengan alat untuk mengawal kadar aliran propane dan dingin dengan tepat. Rotameters boleh digunakan atau besar-besaran flowmeter

Punca penyalaan:

Torches harus diletakkan secara mendatar dari kabel sebelum permukaan spesimen (75 ± 5) mm dari bahagian bawah ujian (600 ± 5) mm dan keluli paksi simetri tangga. Obor untuk kebakaran hendaklah terletak di Pusat antara anak tangga tangga besi atau dua, dan sekurang-kurangnya 500mm dari hujung belakang sampel, torches garis pusat sistem mestilah konsisten dengan garis tengah tangga.
