Pertama, penggunaan

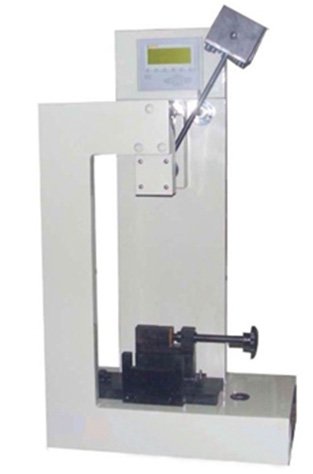

mesin ujian kesan terutamanya digunakan untuk plastik tegar (termasuk kunci, paip, profil plastik) untuk meningkatkan nilon penentuan, gentian kaca, seramik, batu dibuang, bahan-bahan penebat elektrik dan bahan-bahan bukan logam lain kesan keliatan. Mesin ujian ialah industri kimia, institut penyelidikan, universiti, jabatan pemeriksaan kualiti ideal peralatan ujian. Digunapakai untuk GB / T1043 "plastik keras Charpy kaedah ujian kesan."
spesifikasi:
Mengukur sudut:
Sensor: 1000 meters pengekod fotoelektrik (tersedia 100--2.500 Ma pengekod fotoelektrik)
Resolusi: 0,036 darjah (pengekod 1000 meters fotoelektrik)
Ketepatan: 0,018 darjah (pengekod 1000 meters fotoelektrik)
Tenaga pengiraan:
Binning: 4 fail
Kaedah: Potensi - Kerugian
Ketepatan: 0.05%
Kapasiti: 1-9999 set
Unit tenaga: joule, kg-cm, kg-m, lb masuk lb-ft ditukar ganti
Syarat-syarat penggunaan:
Suhu 10 ° C - 40 ° C
KELEMBAPAN 20% - 90%
Power 220 Vac / 50 Hz / 0.2 A
Jauhkan daripada gangguan elektromagnet yang kuat
Kedua, ciri-ciri
Ini siri parameter utama teknikal mesin ujian kesan mematuhi sepenuhnya ISO179, GB / T1043, GB / T2611, JB / T8762 standard. Ia adalah struktur yang mudah, operasi yang mudah, data yang tepat dan boleh dipercayai untuk mesin ujian kesan.
Ketiga, spesifikasi teknikal
1 Jadual:
projek |
Model intensiti Kecil |
Usaha yang besar Pesawat |
halaju Impact |
2.9m/s |
3.8m/s |
tenaga kesan |
0.5?1.0?2.0?4.0?5.0J?pilihan? |
7.5?15.0?25.0?50.0J?pilihan? |
Kesan yaw masa |
Pd0.5=0.26795Nm Pd1=0.53590Nm Pd2=1.07180Nm Pd4=2.14359Nm Pd5=2.67949Nm |
Pd7.5=4.01924Nm Pd15=8.03848Nm Pd25=13.39746Nm Pd50=26.79492Nm |
Pendulum pra-Yang sudut |
150° |
|
Jarak pusat Shock |
230mm |
395mm |
Kesan jejari bilah fillet |
?2±0.5mm? |
|
Kesan sudut bilah |
?30±1?° |
|
Jaw radius |
?1.0±0.1?mm |
|
Jarak garis antara sokongan rahang |
40?60?62?70mm(pilihan) |
60?70?62?95mm(pilihan) |
2, suhu: (15-35) ?
3, bekalan kuasa: 220V ± 10% 50Hz
4, jenis sampel, saiz, jarak antara garis sokongan (Unit: mm)
| contoh Jenis |
Panjang?l? |
lebar?b? |
ketebalan?d? |
Jarak antara garis sokonganL |
1 |
80±2 |
10±0.5 |
4±0.2 |
60 |
2 |
50±1 |
6±0.2 |
4±0.2 |
40 |
3 |
120±2 |
15±0.5 |
10±0.5 |
70 |
4 |
125±2 |
13±0.5 |
13±0.5 |
95 |
5 |
80±2 |
10±0.2 |
(2.5) |
62 |
