产品介绍
Thiết bị sản xuất máy biến áp máy quấn keo ống lót hoàn toàn tự động nhà sản xuất
bằng cấp:
1) Phạm vi ứng dụng: Dòng PQ, dòng EE, dòng EF và các sản phẩm máy biến áp thông thường khác và một số sản phẩm có hình dạng đặc biệt
2) Phạm vi kích thước khung: Dòng 10 - Dòng 40
3) Phạm vi ứng dụng của dây đồng: Dây tráng men 0,10mm-0,9mm, dây cách điện 0,15mm-0,75mm
4) Chế độ quấn có thể áp dụng: dây đơn, dây đôi và nhiều sợi, dây xoắn
5) Phương pháp quấn keo: quấn và quấn keo cùng lúc, có thể là yêu cầu quấn keo dương và ngược
6) Chế độ quấn tường chắn: quấn dây được hoàn thành cùng lúc, có thể là yêu cầu quấn keo dương và ngược
7) Phạm vi ứng dụng của vỏ: vỏ đơn sắc, vỏ hai màu, vỏ đơn, vỏ đôi, không có vỏ
8) Độ chính xác của vỏ ren: 0,05mm
Sử dụng / Lĩnh vực ứng dụng
Để thích ứng với sự phát triển của tất cả các loại sản phẩm điện tử, máy biến áp (chủ yếu là máy biến áp tần số cao, máy biến áp tần số trung gian, máy biến áp điện tử, lò phản ứng, máy biến áp) đến tiến trình công suất cao thể tích nhỏ, dẫn đến cải thiện hơn nữa các yêu cầu về an toàn, cần sử dụng vỏ cách ly, chất lượng kiểm soát và hiệu quả của nhà máy là một thách thức nghiêm trọng. Sau một thời gian dài xác minh và cải tiến, công ty chúng tôi tích hợp việc đục vỏ và quấn vào máy quấn tự động trong quá trình sản xuất máy biến áp, để máy có thể hoàn thành toàn bộ quá trình sản xuất quấn và cải thiện chất lượng, độ ổn định và hiệu quả.
Model thiết bị
HY-R200
Kích thước máy đơn
1000mm * 920mm *1600mm
Tổng công suất ≤3.0KW
Điện áp định mức tần số công suất 220V ± 10%
Nhiệt độ môi trường 0ºC ~ +40ºC
Phạm vi ứng dụng của dây đồng Dây tráng men 0,10mm-0,9mm, dây cách điện 0,15mm-0,75mm
Phạm vi kích thước khung 10 series-40 series
Chế độ quấn có thể áp dụng cho dây đơn, dây đôi và nhiều sợi, dây xoắn
Chế độ quấn cao su quấn dây được hoàn thành cùng lúc, có thể là yêu cầu quấn ngược và ngược
Phạm vi ứng dụng của vỏ đơn sắc, hai màu, vỏ đơn, vỏ đôi, không có vỏ
Độ chính xác của vỏ xuyên dây ≥ 0,05mm
Trọng lượng máy tiêu chuẩn
300KG

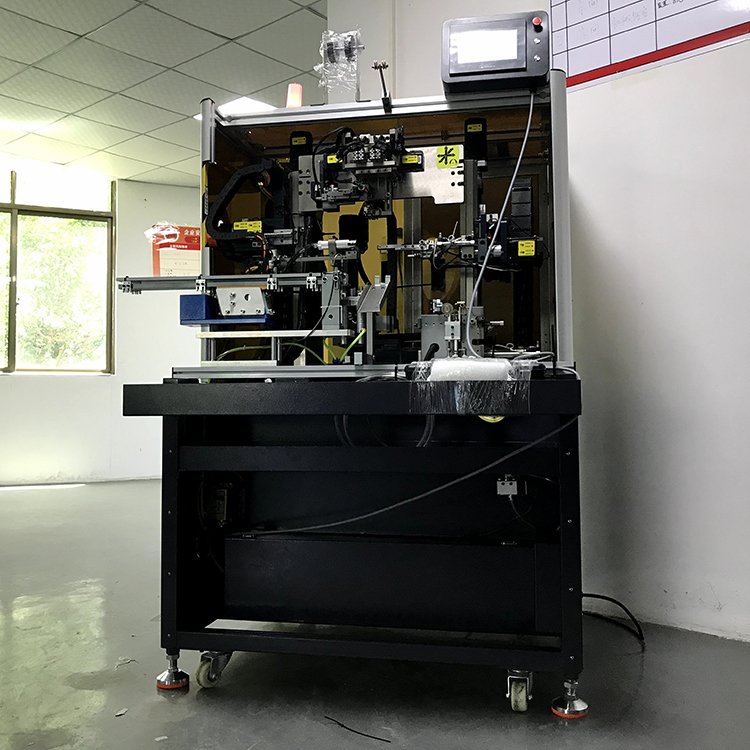

Máy quấn ống lót hoàn toàn tự động cho máy biến áp điện tử bao gồm một bệ lắp đặt, một cơ cấu căng, cơ cấu trục chính, cơ cấu ống lót, thiết bị quấn và cơ cấu phủ cao su được sắp xếp tương ứng trên bệ lắp đặt. Cơ cấu trục chính được cung cấp một đồ gá sản phẩm quay ở cuối. Cơ cấu ống lót bao gồm cụm phân phối ống lót và cụm phân phối dây. Thiết bị quấn bao gồm cơ cấu quấn khởi động và cơ cấu quấn kết thúc. Cơ cấu quấn khởi động được cung cấp một chốt dẫn hướng quấn khởi động, kéo dài đến bên cạnh cụm phân phối ống lót. Cơ cấu quấn kết thúc được cung cấp một chốt dẫn hướng quấn kết thúc, kéo dài đến đỉnh của cơ cấu ống lót. Mô hình tiện ích tích hợp các quy trình ống lót, rãnh ống lót, quấn chân, kéo dây, quấn dây, cắt dây và phủ cao su thành một thiết bị hoàn toàn tự động, hiện thực hóa quy trình vận hành hoàn toàn tự động với độ chính xác và độ chính xác cao. Không còn cần can thiệp thủ công nữa, giúp cải thiện đáng kể hiệu quả sản xuất, năng suất sản phẩm và tính nhất quán của sản phẩm.
bằng cấp:
1) Phạm vi ứng dụng: Dòng PQ, dòng EE, dòng EF và các sản phẩm máy biến áp thông thường khác và một số sản phẩm có hình dạng đặc biệt
2) Phạm vi kích thước khung: Dòng 10 - Dòng 40
3) Phạm vi ứng dụng của dây đồng: Dây tráng men 0,10mm-0,9mm, dây cách điện 0,15mm-0,75mm
4) Chế độ quấn có thể áp dụng: dây đơn, dây đôi và nhiều sợi, dây xoắn
5) Phương pháp quấn keo: quấn và quấn keo cùng lúc, có thể là yêu cầu quấn keo dương và ngược
6) Chế độ quấn tường chắn: quấn dây được hoàn thành cùng lúc, có thể là yêu cầu quấn keo dương và ngược
7) Phạm vi ứng dụng của vỏ: vỏ đơn sắc, vỏ hai màu, vỏ đơn, vỏ đôi, không có vỏ
8) Độ chính xác của vỏ ren: 0,05mm
Sử dụng / Lĩnh vực ứng dụng
Để thích ứng với sự phát triển của tất cả các loại sản phẩm điện tử, máy biến áp (chủ yếu là máy biến áp tần số cao, máy biến áp tần số trung gian, máy biến áp điện tử, lò phản ứng, máy biến áp) đến tiến trình công suất cao thể tích nhỏ, dẫn đến cải thiện hơn nữa các yêu cầu về an toàn, cần sử dụng vỏ cách ly, chất lượng kiểm soát và hiệu quả của nhà máy là một thách thức nghiêm trọng. Sau một thời gian dài xác minh và cải tiến, công ty chúng tôi tích hợp việc đục vỏ và quấn vào máy quấn tự động trong quá trình sản xuất máy biến áp, để máy có thể hoàn thành toàn bộ quá trình sản xuất quấn và cải thiện chất lượng, độ ổn định và hiệu quả.
Model thiết bị
HY-R200
Kích thước máy đơn
1000mm * 920mm *1600mm
Tổng công suất ≤3.0KW
Điện áp định mức tần số công suất 220V ± 10%
Nhiệt độ môi trường 0ºC ~ +40ºC
Phạm vi ứng dụng của dây đồng Dây tráng men 0,10mm-0,9mm, dây cách điện 0,15mm-0,75mm
Phạm vi kích thước khung 10 series-40 series
Chế độ quấn có thể áp dụng cho dây đơn, dây đôi và nhiều sợi, dây xoắn
Chế độ quấn cao su quấn dây được hoàn thành cùng lúc, có thể là yêu cầu quấn ngược và ngược
Phạm vi ứng dụng của vỏ đơn sắc, hai màu, vỏ đơn, vỏ đôi, không có vỏ
Độ chính xác của vỏ xuyên dây ≥ 0,05mm
Trọng lượng máy tiêu chuẩn
300KG
Máy quấn ống lót hoàn toàn tự động cho máy biến áp điện tử bao gồm một bệ lắp đặt, một cơ cấu căng, cơ cấu trục chính, cơ cấu ống lót, thiết bị quấn và cơ cấu phủ cao su được sắp xếp tương ứng trên bệ lắp đặt. Cơ cấu trục chính được cung cấp một đồ gá sản phẩm quay ở cuối. Cơ cấu ống lót bao gồm cụm phân phối ống lót và cụm phân phối dây. Thiết bị quấn bao gồm cơ cấu quấn khởi động và cơ cấu quấn kết thúc. Cơ cấu quấn khởi động được cung cấp một chốt dẫn hướng quấn khởi động, kéo dài đến bên cạnh cụm phân phối ống lót. Cơ cấu quấn kết thúc được cung cấp một chốt dẫn hướng quấn kết thúc, kéo dài đến đỉnh của cơ cấu ống lót. Mô hình tiện ích tích hợp các quy trình ống lót, rãnh ống lót, quấn chân, kéo dây, quấn dây, cắt dây và phủ cao su thành một thiết bị hoàn toàn tự động, hiện thực hóa quy trình vận hành hoàn toàn tự động với độ chính xác và độ chính xác cao. Không còn cần can thiệp thủ công nữa, giúp cải thiện đáng kể hiệu quả sản xuất, năng suất sản phẩm và tính nhất quán của sản phẩm.
